主要特性
真正的FULL HD高清图像
采用1/2.8英寸,500万像素的高品质HDCMOS传感器,可实现1920x1080超高分辨率的优质图像。输出帧频最高可达60/50帧/秒。在保证高清晰度的同时,重点满足了对画面流畅性的需求。
低噪声高信噪比
摄像机视频的信噪比直接影响到高清会议电视终端的图像压缩编码效率。
超清晰多层次画质的感受
采用业界最先进的支持WDR(宽动态范围)CMOS传感器.
18倍光学变焦
快速准确而稳定的自动聚焦镜头,可达到18倍光学变倍。
宽范围、高速度,低噪音的平移/俯仰操作
采用精密步进电机驱动,操作起来非常安静平稳,能快速地移动到指定位置,并进行大范围的拍摄。
全高清的多格式视频输出
丰富完善的接口。同时提供DVI(YPbPr模拟分量接口、HDMI接口)、广播级3G SDI接口(UV820B-M/C是1.5G SDI)。尤其是 SDI接口支持1080P60高清数字视频信号通过单根同轴电缆传输100米以上。支持1080P60/50/30/25、1080I60/50、720P60/50等多种高清视频制式,
多种控制方式和多种控制协议(VISCA协议/Pelco-D/Pelco-P)
常规使用RS-232C接口,可对摄像机的所有设定以及平移/俯仰/缩放操作进行远程高速通讯控制。
通过RS-232级联接口,可连接多台摄像机(VISCA协议)
也可选择RS485控制。(需要订单预定)
多地址设置
通过菜单/VISCA串口命令设置本机地址
128个位置预设位
可对128个位置,(摇控器设置10个预置位)进行预先设置,包括水平、俯仰、变倍进行预设,即使在摄像机掉电关闭时,预设数据也可以保存下来。
多功能遥控器
配备有操作简便的遥控器,除了可进行基本设定,以及对水平、俯仰、变倍等进行控制外,还可以通过遥控器调出菜单设定摄像机的相关参数。
红外遥控器信号透传功能
除了能够接收自己的专用遥控器信号外,还能够接收用户视频会议终端红外遥控器信号,通过串口将其上传到视频会议终端,替代了用户视频会议终端的红外接收口,这样以来,用户终端可以放置于后台。
可选摄像机倒装功能
结构上支持摄像机倒装,并可通过OSD菜单或发送串口命令改变安装方式。
OSD菜单功能
丰富的中英文OSD菜单,可用遥控器及控制端口控制OSD菜单。
低功耗休眠功能
可在不需要体使用时自动进入休眠工作状态,最高效起到节能作用。
订货型号
UV820BS(1080P60/50)SDI最高为1080P30
UV820BM(1080P30/25, 1.5G SDI)
UV820BC(720P60/50, 720P30/25, 1.5G SDI)
应用场合
会议系统、远程医疗、远程教学等
型号 |
UV820BS |
UV820BM |
UV820BC | |
摄像机、镜头参数 | ||||
图像传感器 |
1/2.8英寸高品质HD CMOS传感器 | |||
像素 |
动态图像: 16:9 207万有效像素; | |||
静态图像: 16:9 210万有效象素 | ||||
视频信号 |
1080P60/50/30/25 、1080I60/50、720P60/50 |
1080P30/25、1080I60/50、720P60/50 |
720P60/50 | |
镜头变倍 |
18倍光学变焦,f=4.7~84.6mm | |||
视角 |
3.8°(远端)--55°(近端) | |||
最低照度 |
1.8Lux | |||
白平衡 |
自动/手动/ Indoor/ Outdoor | |||
聚焦 |
自动/手动 | |||
光圈 |
自动/手动 | |||
电子快门 |
自动/手动 | |||
背光补偿 |
自动 | |||
信噪比 |
>50dB | |||
输入/输出接口 | ||||
高清接口(可选) |
DVI、 HD-SDI(3G) |
DVI、 HD-SDI(1.5G) |
DVI、 HD-SDI(1.5G) | |
控制信号接口 |
8芯 mini DIN | |||
控制信号格式 |
起始位:1位、数据位:8位、停止位:1位、波特率:115200/9600/4800/2400bps | |||
电源接口 |
HEC3800电源插座 | |||
常规参数 | ||||
机械性能 |
水平转动:±170度;俯仰转动:-30度~+90度 | |||
水平控制速度:0.2-150°/秒;俯仰控制速度:0.2-80°/秒 | ||||
预置位速度:水平:120°/秒,俯仰:80°/秒 | ||||
预置位数量:128个用户可设置预置位 | ||||
颜色 |
黑色/银灰色 | |||
电源适配器 |
AC110V-AC220V转DC12V/2.5A | |||
输入电压 |
DC12V(DC11.5-DC12.5V) | |||
功耗 |
18W(最大) | |||
储藏温度 |
-10℃到+60℃ | |||
工作温度 |
0℃到+45℃ | |||

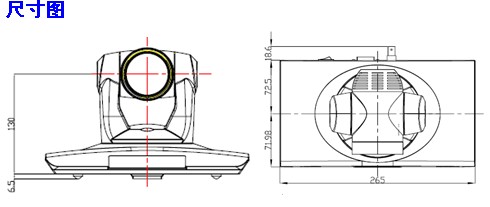

尺寸(宽X高X深) |
265mmX144mmX171mm | |||
重量(约) |
1.9KG | |||
使用环境 |
室内 |
型号 |
UV-J1218GD-LZ | |
传感器尺寸 |
1/2.8” | |
有效像素 |
1920(H) x 1080(V) | |
扫描方式 |
16:9 逐行扫描 | |
输出像素/帧率 |
210万像素/60帧率 | |
变焦倍率 |
18X | |
焦距 |
4.7~84.6mm | |
视角 |
55.2 度(广角), 3.2 度(近角) | |
光圈范围 |
F1.6 ~ F2.8 | |
聚焦 |
自动/手动/(一键式) | |
日夜转换 |
自动/ 白天/夜晚 | |
宽动态功能(WDR) |
开/关 | |
图象垂直反转 |
翻转/关闭 | |
镜像 |
镜像/关闭 | |
|
| |
|
| |
快门速度 |
NTSC:1/60~1/10000; PAL:1/50~1/10000 | |
光圈 |
(F1.6~close,14档) | |
|
| |
白平衡 |
自动 (1,800K ~ 10,000K) /单按/ 室内/室外/手动 | |
水平分辨率 |
1000TVL | |
最低照度 |
0.5Lux (白天), 0.1Lux (夜晚) | |
同步系统 |
内同步 | |
供电电压 |
DC+12V | |
功率 |
5W | |
视频输出(数字输出) |
SDI、HDMI | |
数字时钟频率 |
74.25MHz(1080P30) |
148.5MHz(1080P60) |
接口数量 |
4个(HD-SDI、HDMI、RS485、DC) | |
控制接口 |
RS485 | |

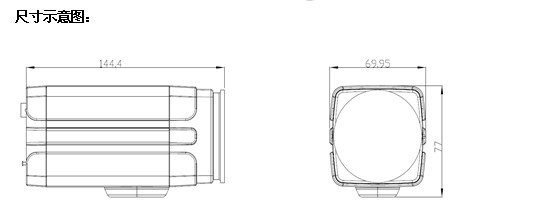

尺寸(宽×高×深) |
144 x 70 x 77 (单位:MM) | |
重量 |
1.15KG | |
颜色 |
白色 | |
工作温度 |
-10℃-+50℃ |
